PropertyGrid を使う

■ PropertyGrid を使う

『コントロールに描画』 でコントロールを置けるようにしたので、
PropertyGrid を使って三角形の大きさ・位置・カラーを変更できるようにしてみます。

■ 環境

作った時の環境。GLEW を導入してない方は こちら 。

• Windows7 64bit
• Visual Studio Express 2012 ( C++ )
• GLEW

■ ダウンロード

• GLSLApp3.zip ( ソース )
• GLSLApp3_bin.zip ( バイナリのみ )

■ 作り方

大体こんな感じで作ります。

• PropertyGrid と値をやり取りするクラスを作る
• シェーダを編集してパラメータを追加する
• シェーダにパラメータを設定するクラスを作る
• PropertyGrid の変更をパラメータに反映

■ PropertyGrid と値をやり取りするクラスを作る

• プロジェクトをダウンロード

  前回作った GLSLApp2.zip を元に作るのでダウンロード。
  　


• デザイナで PropertyGrid を追加

  GLSLForm.h をクリックしてデザイナを開き、フォーム右 ( Panel2 ) に propertyGrid を配置します。

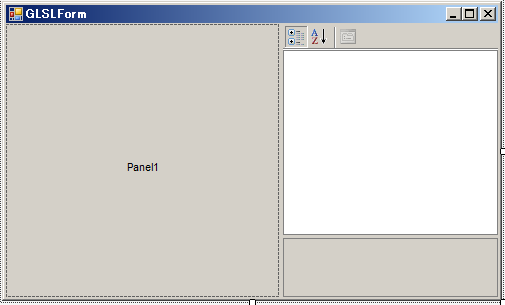

  作成された propertyGrid1 のプロパティで Dock = Fill に設定すると下のような見た目に。


  　


• PropertyGrid と値をやり取りするクラスを作る

  PropertyGrid はクラスのメンバ変数を直接表示・変更できるコントロールです。
  シェーダに渡したい「大きさ・位置・カラー」をメンバ変数に持つクラスを作成して PropertyGrid に設定します。

  プロジェクト名を右クリックして「 追加＞新しい項目＞クラス 」を選択。
  「 C++ クラス 」で追加ボタンを押し、クラス名に GLSLProperty を入力して完了。

  生成された GLSLProperty.h, GLSLProperty.cpp にメンバ変数とその get/set プロパティを追加。( 赤字 )

  [GLSLProperty.h]

  #pragma once

  using namespace System::Drawing;

  ref class GLSLProperty
  {
  public:
  	GLSLProperty(void);

  private:
  	float m_size;
  	Point m_position;
  	Color m_faceColor;

  public:
  	property float Size
  	{
  		float get() { return m_size; }
  		void set(float value) { m_size = value; }
  	};

  	property Point Position
  	{
  		Point get() { return m_position; }
  		void set(Point value) { m_position = value; }
  	};

  	property Color FaceColor
  	{
  		Color get() { return m_faceColor; }
  		void set(Color value) { m_faceColor = value; }
  	};
  };


  [GLSLProperty.cpp]

  #include "GLSLProperty.h"

  GLSLProperty::GLSLProperty(void)
  {
  	m_size = 1.0;
  	m_position = Point(0, 0);
  	m_faceColor = Color::Red;
  }


  　

• PropertyGrid に作成したクラスを設定

  PropertyGrid にクラスの内容を表示するには SelectedObject を使います。
  GLSLForm.h で GLSLProperty オブジェクトを生成し、propertyGrid1->SelectedObject に設定。

  [GLSLForm.h]

  #include "GLSLMain.h"
  #include "GLSLView.h"
  #include "GLSLProperty.h"
  　：

  private:
  	GLSLMain* m_pGL;
  	GLSLView^ m_view;
  	GLSLProperty^ m_property;

  public:
  	GLSLForm(void)
  	{
  		InitializeComponent();
  		//
  		//TODO: ここにコンストラクター コードを追加します
  		//
  		m_view = gcnew GLSLView();
  		m_view->Dock = System::Windows::Forms::DockStyle::Fill;
  		m_view->SizeChanged += gcnew System::EventHandler(this, &GLSLForm::GLSLForm_SizeChanged);
  		m_view->Paint += gcnew System::Windows::Forms::PaintEventHandler(this, &GLSLForm::GLSLForm_Paint);

  		this->splitContainer1->Panel1->Controls->Add(m_view);

  		m_pGL = new GLSLMain((void*)m_view->Handle);

  		m_property = gcnew GLSLProperty();
  		propertyGrid1->SelectedObject = m_property;
  	}


  　

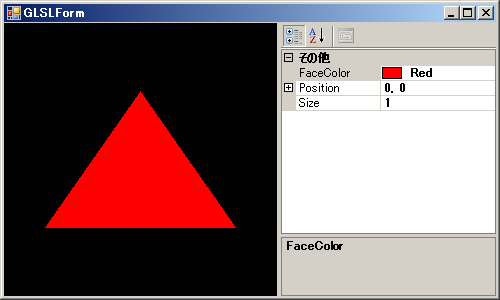

  プロパティを表示・編集できるようになりました。


  　


■ シェーダを編集してパラメータを追加する

• 頂点シェーダを編集

  頂点シェーダに「大きさ・位置」パラメータを追加します。

  [basic.vert]

  #version 400

  layout (location = 0) in vec3 VertexPosition;

  uniform float uSize;
  uniform vec3 uPosition;

  void main()
  {
  	gl_Position = vec4(VertexPosition * uSize + uPosition, 1.0);
  }


  　

• ピクセルシェーダを編集

  ピクセルシェーダに「カラー」パラメータを追加します。

  [basic.frag]

  #version 400

  layout (location = 0) out vec4 FlagColor;

  uniform vec3 uFaceColor;

  void main (void)
  {
  	FlagColor = vec4(uFaceColor, 1);
  }


  　
  これで uSize, uPosition, uFaceColor の値に応じて、大きさ・位置・カラーが変わるようになります。
  この値をアプリケーションから設定できるようにしていきます。


■ シェーダにパラメータを設定するクラスを作る

• パラメータ設定クラスを追加

  PropertyGrid の値をシェーダに反映させるクラスを追加します。

  プロジェクト名を右クリックして「 追加＞新しい項目＞クラス 」を選択。
  「 C++ クラス 」で追加ボタンを押し、クラス名に GLSLShaderParam を入力, 仮想デストラクターをチェック, マネージを外して完了。

  生成された GLSLShaderParam.h, GLSLShaderParam.cpp にシェーダパラメータと対応するメンバ変数を持たせます。
  これはそのままシェーダに設定するので、vec3 は float[3] など型を揃えて。
  外部からこれらの値を設定する Set 関数と、シェーダに適用する Use 関数も追加します。

  [GLSLShaderParam.h]

  #pragma once

  #include <gl/glew.h>

  class GLSLShaderParam
  {
  public:
  	GLSLShaderParam(void);
  	virtual ~GLSLShaderParam(void);

  private:
  	float m_position[3];
  	float m_size;
  	float m_faceColor[3];

  public:
  	void SetPosition(float x, float y, float z){ m_position[0] = x; m_position[1] = y; m_position[2] = z; }
  	void SetSize(float siz){ m_size = siz; }
  	void SetFaceColor(float r, float g, float b){ m_faceColor[0] = r; m_faceColor[1] = g; m_faceColor[2] = b; }
  	void Use(GLuint program);
  };


  [GLSLShaderParam.cpp]

  #include "GLSLShaderParam.h"

  GLSLShaderParam::GLSLShaderParam(void)
  {
  	SetPosition(0.0f, 0.0f, 0.0f);
  	SetSize(1.0f);
  	SetFaceColor(1.0f, 0.0f, 0.0f);
  }


  GLSLShaderParam::~GLSLShaderParam(void)
  {
  }

  void GLSLShaderParam::Use(GLuint program)
  {
  	GLint index;

  	if ((index = glGetUniformLocation(program, "uPosition")) >= 0)
  		glUniform3f(index, m_position[0], m_position[1], m_position[2]);

  	if ((index = glGetUniformLocation(program, "uSize")) >= 0)
  		glUniform1f(index, m_size);

  	if ((index = glGetUniformLocation(program, "uFaceColor")) >= 0)
  		glUniform3f(index, m_faceColor[0], m_faceColor[1], m_faceColor[2]);
  }


  　

• GLShader で GLSLShaderParam を使うようにする

  シェーダを適用する際、パラメータを反映できるように Use 関数を変更します。( 赤字 )
  引数に GLSLShaderParam を渡して Use 関数をコール。

  [GLSLShader.h]

  #pragma once
  #include <gl/glew.h>

  #include "GLSLShaderParam.h"

  class GLSLShader
  {
  public:
  	GLSLShader(const char* name);
  	virtual ~GLSLShader(void);
  	void Use(GLSLShaderParam* param);

  private:
  	GLuint LoadFromFile(const char* filename, GLenum shadertype);

  private:
  	GLuint m_program;
  };


  [GLSLShader.cpp]

  void GLSLShader::Use(GLSLShaderParam* param)
  {
  	if (m_program)
  	{
  		glUseProgram(m_program);

  		if (param)
  		{
  			param->Use(m_program);
  		}
  	}
  }


  　

• GLMain に GLSLShaderParam メンバ変数を追加

  パラメータ設定クラスは GLMain が保持して生成・破棄を行います。
  描画時にシェーダに渡して使いますが、外部からパラメータを設定できるよう Get 関数も用意。

  [GLMain.h]

  #pragma once
  #include
  #include "GLSLShader.h"
  #include "GLSLShaderParam.h"

  class GLSLMain
  {
  public:
  	GLSLMain(void* hWnd);
  	virtual ~GLSLMain(void);
  	void GLSLMain::Render(int w, int h);
  	GLSLShaderParam* GetShaderParam(){ return m_pShaderParam; }

  private:
  	GLSLShader* m_pShader;
  	GLSLShaderParam* m_pShaderParam;
  	HWND  m_hWnd;
  	HDC   m_hDC;
  	HGLRC m_hRC;
  };


  [GLMain.cpp]
  #include
  #include "GLSLMain.h"

  GLSLMain::GLSLMain(void* hWnd)
  {
  	　：

  	wglMakeCurrent(m_hDC, m_hRC);
  	glewInit();
  	m_pShader = new GLSLShader("basic");
  	m_pShaderParam = new GLSLShaderParam();
  	wglMakeCurrent(m_hDC, nullptr);
  }

  GLSLMain::~GLSLMain(void)
  {
  	wglMakeCurrent(nullptr, nullptr);

  	if (m_pShaderParam)
  		delete m_pShaderParam;

  	if (m_pShader)
  		delete m_pShader;

  	if (m_hRC)
  		wglDeleteContext(m_hRC);

  	if (m_hDC)
  		ReleaseDC(m_hWnd, m_hDC);
  }

  void GLSLMain::Render(int w, int h)
  {
  	wglMakeCurrent(m_hDC, m_hRC);

  	glViewport(0, 0, w, h);
  	glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

  	if (m_pShader) m_pShader->Use(m_pShaderParam);

  	glBegin(GL_TRIANGLES);
  		glVertex3f(  0.7f, -0.5f, 0.0f );
  		glVertex3f(  0.0f,  0.5f, 0.0f );
  		glVertex3f( -0.7f, -0.5f, 0.0f );
  	glEnd();

  	glFlush();
  	SwapBuffers(m_hDC);

  	wglMakeCurrent(m_hDC, 0);
  }


  　
  後は PropertyGrid の値をパラメータ設定クラスに反映させればいいだけです。

■ PropertyGrid の変更をパラメータに反映

• パラメータ設定メソッドを追加

  GLSLProperty に、GLSLShaderParam を設定するメソッドを追加します。
  Size はそのまま使いますが、Position は整数なので適当な倍率をかけて float にします。( ここでは 1/100 )
  FaceColor は 0〜255 → 0.0〜1.0 に変換。

  [GLSLProperty.h]

  public:
  	void Set(GLSLShaderParam* param);


  [GLSLProperty.cpp]

  void GLSLProperty::Set(GLSLShaderParam* param)
  {
  	if (param == nullptr)
  		return;

  	param->SetSize(m_size);
  	param->SetPosition(m_position.X * 0.01f, m_position.Y * 0.01f, 0.0f);
  	param->SetFaceColor(m_faceColor.R / 255.0f, m_faceColor.G / 255.0f, m_faceColor.B / 255.0f);
  }


  　

• プロパティ変更イベントを追加

  デザイナで propertyGrid1 を選択し、PropertyValueChanged イベントを追加します。
  PropertyGrid の値が編集されると呼ばれるので、ここでシェーダパラメータの更新と再描画を行わせます。

  [GLSLForm.h]

  private:
  	System::Void propertyGrid1_PropertyValueChanged(System::Object^  s, System::Windows::Forms::PropertyValueChangedEventArgs^  e)
  	{
  		if (m_pGL)
  		{
  			m_property->Set(m_pGL->GetShaderParam());
  			m_pGL->Render(m_view->ClientSize.Width, m_view->ClientSize.Height);
  		}
  	}


  　

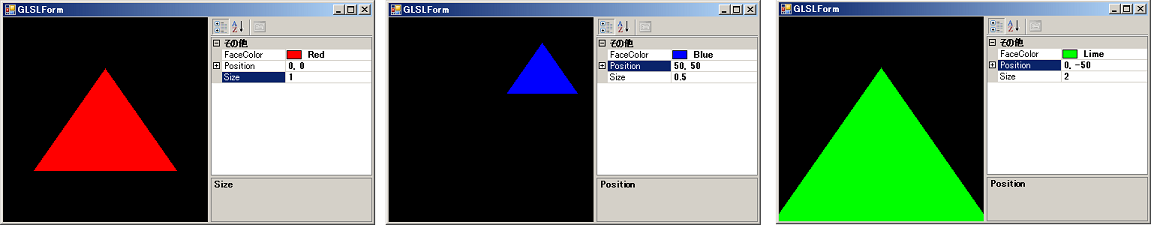

  完成。プロパティを変更するとシェーダパラメータが更新されます。



  　


■ おわり

C# で使って便利だなと思っていた PropertyGrid ですが、C++ で使う良いサンプルが無かったのでやってみました。

パラメータ設定クラスを PropertyGrid に直接設定して書き換えられたら良さそうなものなんですが、
マネージ型でないといけなかったり、自作のクラスやデータ型を表示させるには面倒な設定が必要だったり…。
なので今回は Drawing クラスの Color, Point 型を利用し、実際にシェーダで使う値に変換する形にしています。

いちおう自作の Vector3 型を表示させるのもやってみたので、次の機会に紹介できたらと思います。
これもサンプルがあまり無かったのですが、SlimDX の実装が参考になりました。

まあ面倒なので、別に PropertyGrid じゃなくてコントロール追加で良かった気も。
