コントロールに描画

( 2014/09/22 )

■ コントロールに描画

『.Net で GLSL』はフォームに直接描画していたので、コントロールに描画してみます。
画面分割して左に描画、右にプロパティなどを置ける感じのサンプルです。

■ 環境

作った時の環境。GLEW を導入してない方はこちら。

Windows7 64bit
Visual Studio Express 2012 ( C++ )
GLEW

■ ダウンロード

GLSLApp2.zip ( ソース )
GLSLApp2_bin.zip ( バイナリのみ )

■ 作り方

大体こんな感じで作ります。

デザイナでコントロールを配置する
カスタムコントロールを作って手動で追加する
カスタムコントロールに描画する

■ デザイナでコントロールを配置する

プロジェクトをダウンロード
前回作った GLSLApp.zip を元に作るのでダウンロード。
　
デザイナで SplitContainer を追加

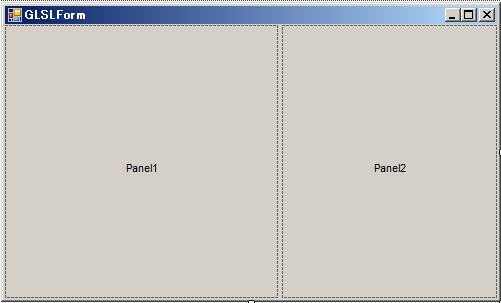

GLSLForm.h をクリックしてデザイナを開き、ツールボックスから SplitContainer をフォームに配置します。
左に描画, 右にコントロールを配置するものとして、大体以下のようにサイズを調整。
- GLSLForm＞Size: (500, 300)
- splitContainer1＞SplitterDistance: 273
　
めんどくさい人は、このまま左に pictureBox 置くなり、panel1 に直接描画するなりしてもいいんですが、
折角なので再描画でチラつかないようカスタムコントロールを作成してみます。

■ カスタムコントロールを作って手動で追加する

カスタムコントロールを作る
OpenGL 描画用のコントロールは背景消去を無効にしたいので、Control を継承した新しいクラスを作成して使います。
プロジェクト名を右クリックして「追加＞新しい項目＞クラス」を選択。
「 C++ クラス」で追加ボタンを押し、クラス名に GLSLView, 継承元クラスに System::Windows::Forms::Control を入力して完了。
生成された GLSLView.h に OnPaintBackground を追加してオーバーライド。( 赤字 )
```
[GLSLView.h]

#pragma once

using namespace System::Windows::Forms;

ref class GLSLView :
public System::Windows::Forms::Control
{
public:
	GLSLView(void);

protected:
	virtual System::Void OnPaintBackground(PaintEventArgs^ e) override
	{
		// 何もしない
	}
};
```

手動で追加

GLSLForm.h に GLSLView のヘッダファイルとメンバ変数を追加します。( 赤字 )

[GLSLForm.h]

#include "GLSLMain.h"
#include "GLSLView.h"

private:
	GLSLMain* m_pGL;
	GLSLView^ m_view;

コンストラクタで Panel1 の子に追加し、DockStype を Fill に設定します。( 赤字 )

public:
	GLSLForm(void)
	{
		InitializeComponent();
		//
		//TODO: ここにコンストラクター コードを追加します
		//
		m_view = gcnew GLSLView();
		m_view->Dock = System::Windows::Forms::DockStyle::Fill;
		this->splitContainer1->Panel1->Controls->Add(m_view);

		m_pGL = new GLSLMain((void*)this->Handle);
	}

■ カスタムコントロールに描画する

イベントを追加
フォームのコンストラクタで GLSLView に Paint, SizeChanged イベントを追加します。
既にあるフォーム本体のイベントをコピってきて、this を m_view に差し替えればＯＫ。
```
[GLSLForm.h]

m_view->Paint += gcnew System::Windows::Forms::PaintEventHandler(this, &GLSLForm::GLSLForm_Paint);
m_view->SizeChanged += gcnew System::EventHandler(this, &GLSLForm::GLSLForm_SizeChanged);
```
　
ウィンドウハンドルを渡す
フォームのコンストラクタで m_pGL に渡すウィンドウハンドルを GLSLView のものに変更します。( 赤字 )
```
m_pGL = new GLSLMain((void*)m_view->Handle);
```

Render 呼び出しサイズの修正

最後に Paint, SizeChanged で Render に渡すウィンドウサイズを GLSLView のサイズにします。

private:
	System::Void GLSLForm_Paint(System::Object^  sender, System::Windows::Forms::PaintEventArgs^  e)
	{
		if (m_pGL) m_pGL->Render(m_view->ClientSize.Width, m_view->ClientSize.Height);
	}

	System::Void GLSLForm_SizeChanged(System::Object^  sender, System::EventArgs^  e)
	{
		if (m_pGL) m_pGL->Render(m_view->ClientSize.Width, m_view->ClientSize.Height);
	}

　

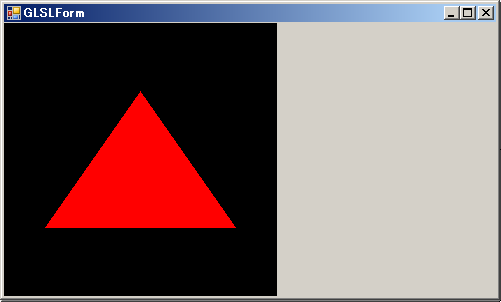

これで OpenGL ビュー＋コントロールの基本ウィンドウの出来上がり。
右側には自由にコントロールを置いて使えます。

■ おわり

シェーダを変更したり、パラメータを変更したりするのにコントロール使いたかったのでその準備です。

しかし標準コントロールに描画するとチラつくし、部品化してツールボックスに読み込んで使うと Express でデザイナ表示できない…。
なのでデザイナ経由せずにカスタムコントロールを作って追加していますが、もっと簡単な方法ないですかね。

今回はスプリッターで左右分割してますが、そのへんは用途に合わせてご自由に。
